SK-1692 薄板复合胶

湖南神力实业有限公司

1692薄板复合胶（SK-1692）

【性能特点】

    本品为改性环氧胶粘剂，粘接强度高，低应力，固化后收缩率极小，固化后基本无气泡，热膨胀系数与石材接近，固化速度较快，粘度适中，易涂刷，操作方便，耐磨、耐老化、耐冷热交变。

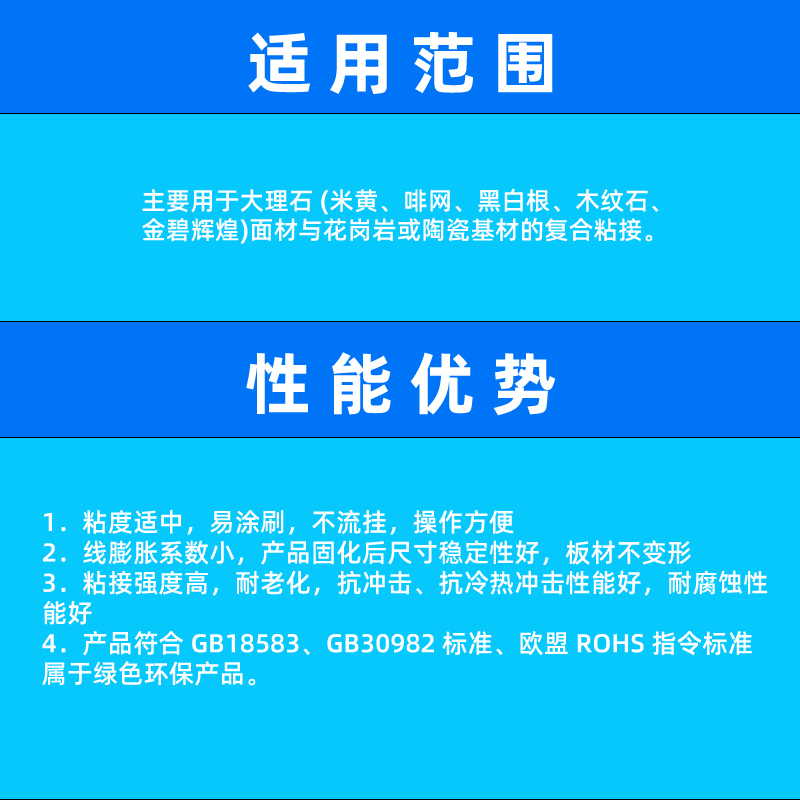

【适用范围】

主要用于大理石—大理石、大理石—花岗石、大理石—陶瓷的复合粘接。

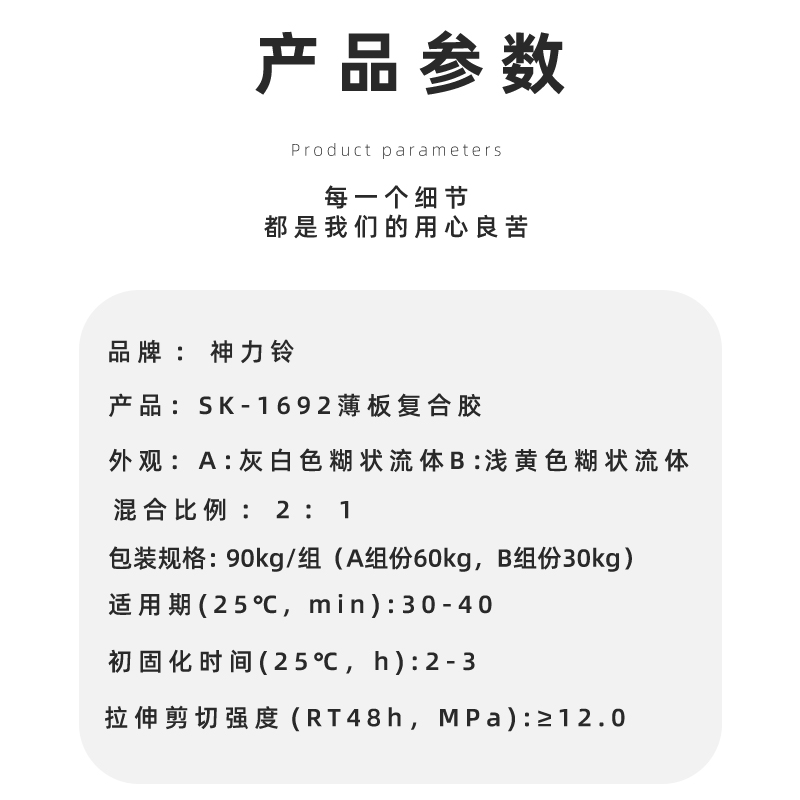

【技术参数】

【固化时间】

注：可使用时间的调胶量为100g。

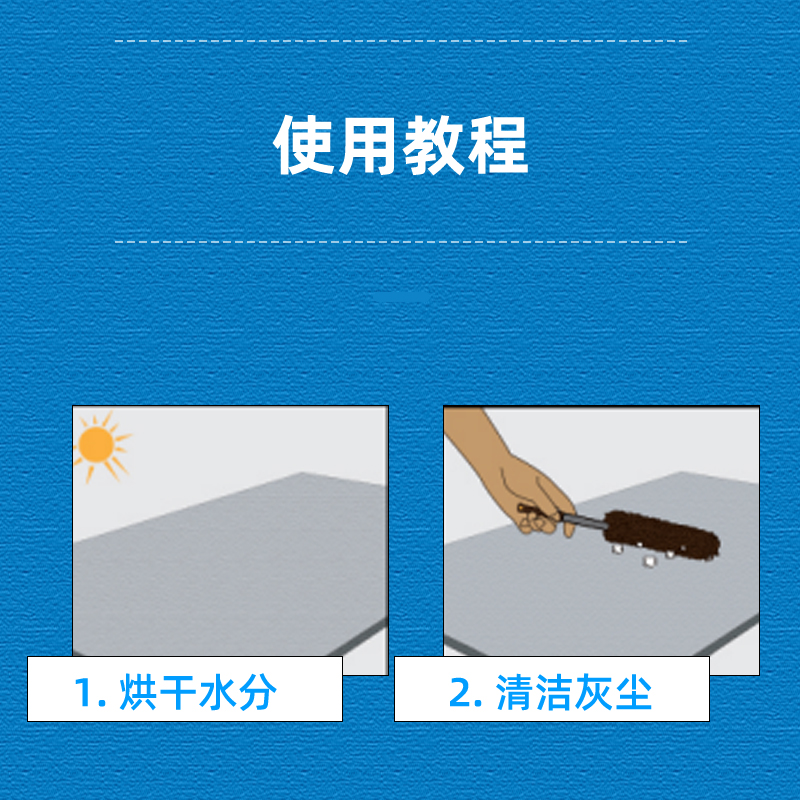

【使用方法】

1、将待复合板材打磨定厚并平整，去掉表面灰尘、砂石、油污等杂质，干燥去除水分；

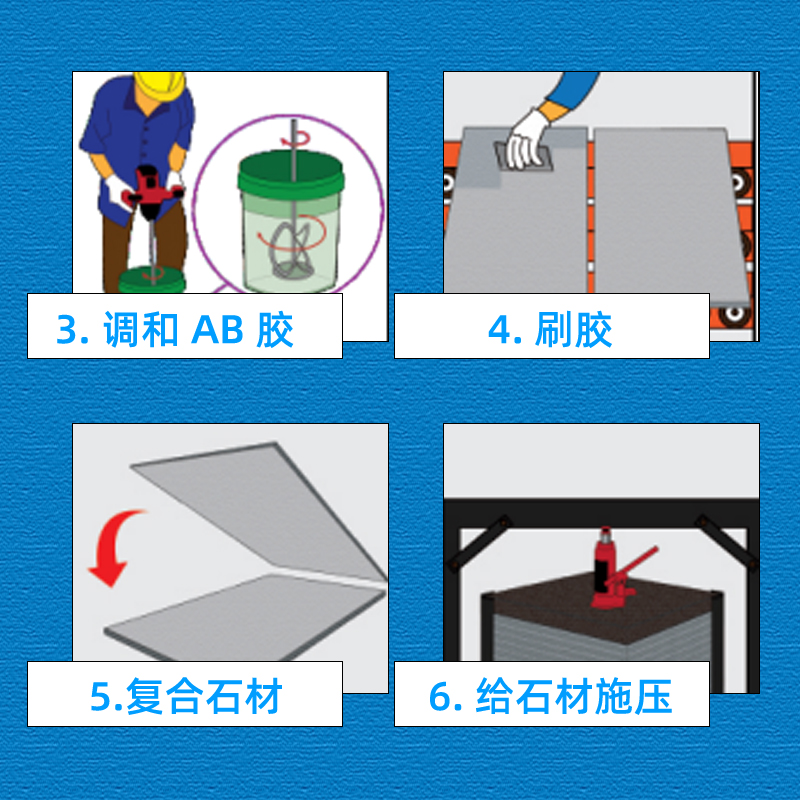

2、将胶按规定比例充分调匀后分散置于底板上，用调胶刀往返刮胶，将胶均匀涂于石材粘接部位叠合，用手往复错动并施压，排除板材间空气，使胶充分填充板材，必须要有适当的胶液外流；

3、将石材上下正对齐，静置固化，采用夹具加压或千斤顶均匀加压；

4、常温2-3小时初固化后可松压，24小时后可投入下道工序，冬季气温低时，可将叠合的板材置于50-60℃的烤房中均匀加热2-3小时，自然冷却至室温即可进入下道工序；

5、复合板参考用胶量为400-600g/m2，可采用单面涂胶或双面涂胶复合；

6、根据石材不同颜色在胶中加入专用调色剂调成与石材相近的颜色，调色剂的最多加量为胶量的5‰。

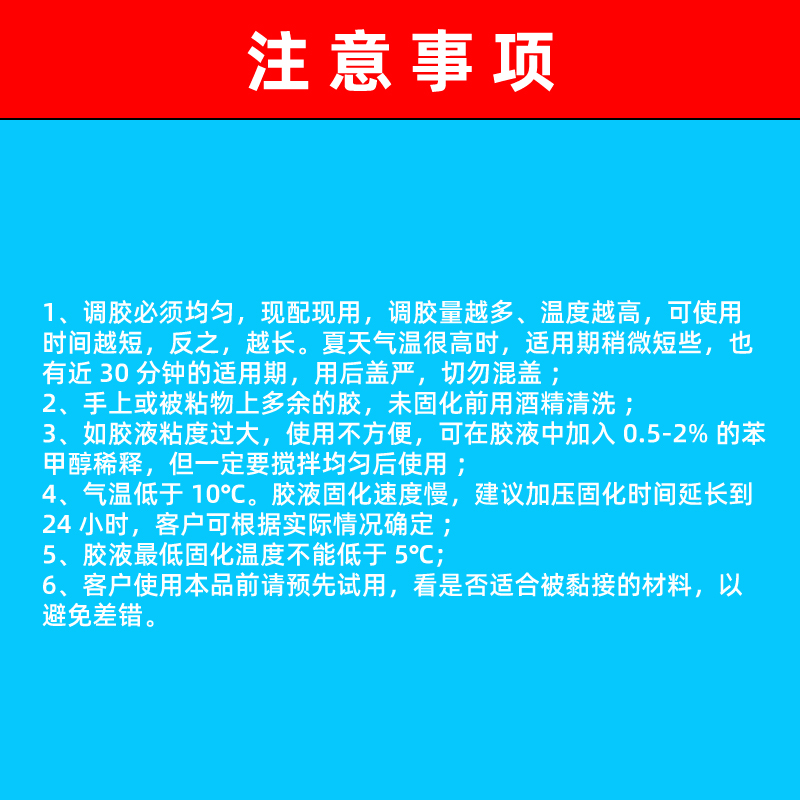

【注意事项】

1、石材复合表面必须平整，以提高复合粘接强度，减少用胶量，石材复合加压应均匀分布；

2、调胶比例必须准确，调胶必须均匀，以免影响胶的粘接强度；

3、为确保复合质量，涂胶施压后，必须要有一定的胶液外流；

4、在胶没有完全固化前不可移动板材；

5、施工温度不能低于5℃，冬天可适当加热提高石材板面温度；

6、胶必须现配现用，调胶后必须在可使用时间内用完，施工温度越高，调胶量越多，可使用时间越短，一次性调胶量过大，应迅速分开使用；

7、取用两组份胶液的器具切勿混用，切勿将混合后剩余胶液放回原包装桶内；

8、如胶液粘度较大，使用不方便，可在胶中加入3%的无水乙醇或丙酮稀释，也可在40-60℃水浴中加热使其粘度降低；

9、本品对某些皮肤有过敏现象，使用时请注意必要的防护；

10、切勿将盖子混盖，用后盖严，切勿入口！

11、因石材的物理、化学性质不同，使用本品前，请预先试用，再进行大批量生产，以避免差错！

【储运包装】

1、密封贮存于阴凉干燥通风处，保质期一年，过期经检验合格后可继续使用；

2、不易燃，固化后无毒，可邮寄、零担、快运；

3、包装规格：3 kg /套（18 kg /件）塑料瓶包装；60kg/组，150 kg/组，塑料桶包装。

请认准“神力铃”牌商标，谨防假冒！

公司地址：湖南省浏阳市集里开发区                   邮编：410300

销售电话：0731-3612002、3666012                    传真：0731-3666002

技术咨询：0731-3634250
