sk-1542 微裂纹修补光亮面胶

免烘烤水中微裂纹修补光亮面胶说明书

（2018年10月13日编制）        （适合免烘烤亲水环氧）   （仅作参考，具体以说明书为准）

（版权所有，专利产品，仿冒将依法追究法律责任)

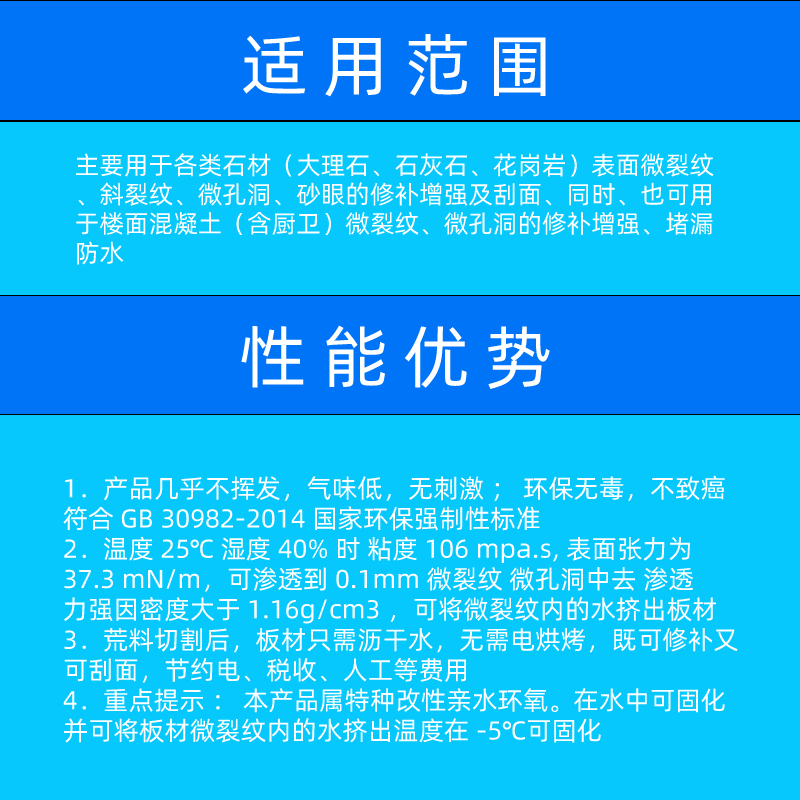

【适用范围】

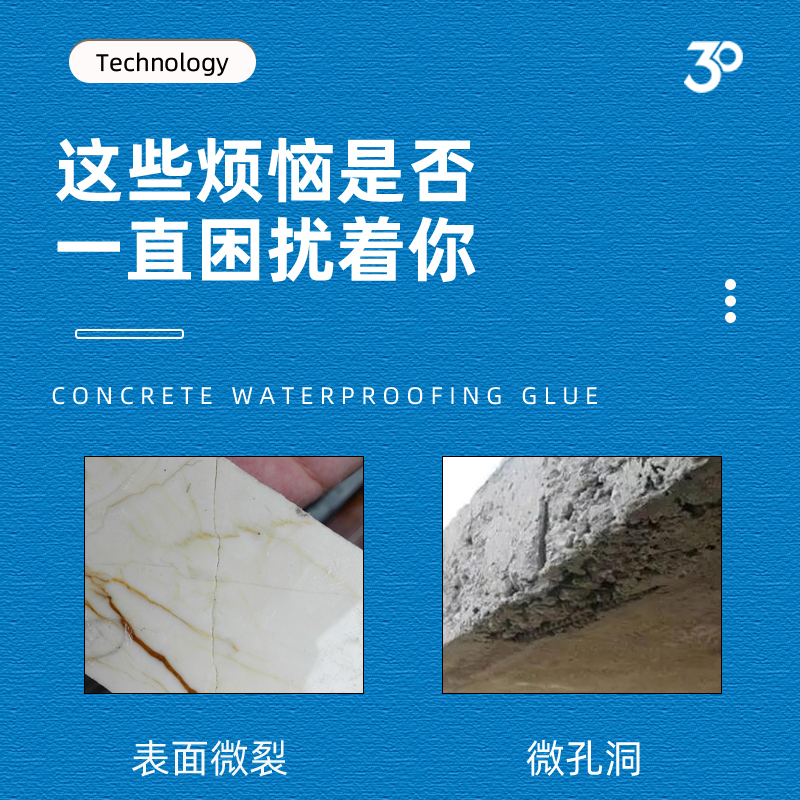

用于大理石、石灰石、花岗岩微裂纹、斜裂纹、微孔洞、砂眼的修补增强及刮面，同时，也可用于楼面混凝土（含厨卫）微裂纹、微孔洞的修补增强，堵漏防水。

【施工性能优势】

环保无毒，不致癌，符合GB 30982-2014 国家环保强制性标准；

产品几乎不挥发，气味低，无刺激；

温度25℃，湿度40%时，粘度 106   mpa.s,表面张力为   37.3   mN/m,可渗透到0.1mm微裂纹，微孔洞中去，渗透力强，因密度大于 1.16g/cm³ ，可将微裂纹内的水挤出板材；

荒料切割后，板材只需沥干水，无需电烘烤，既可修补又可刮面，节约电、税收、人工等费用；

重点提示：本产品属特种改性亲水环氧。在水中可固化，并可将板材微裂纹内的水挤出；

温度在-5℃可固化；

PH值为 7.5 。

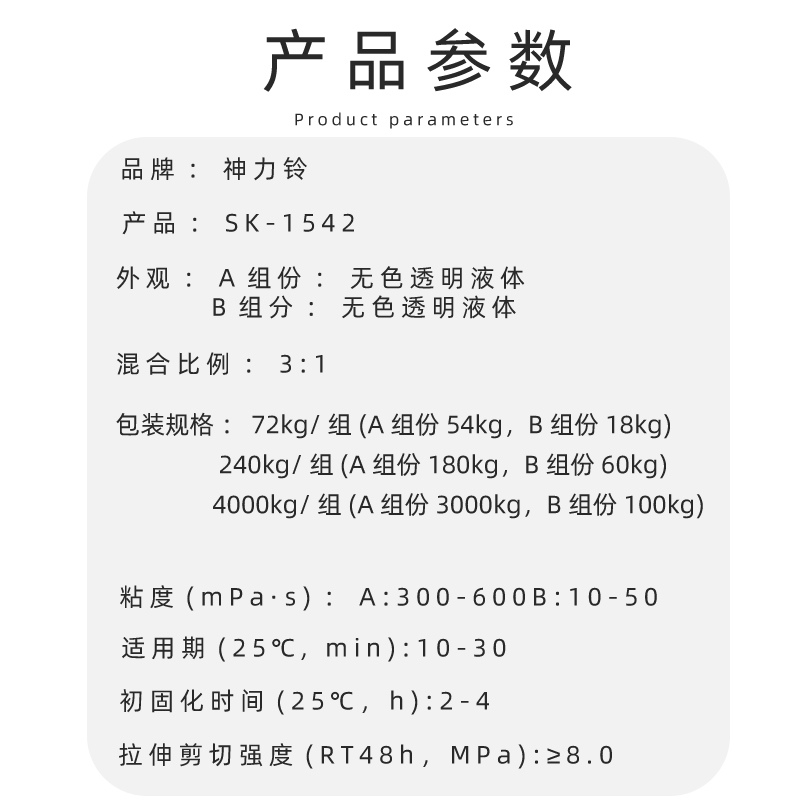

【技术性能优势】

本品经过理论计算与试验研究，具备下列优异的机械性能，力学（安全）性能、抗物理性能，不仅是表面修补，而是全面提高石材产品卓越技术性能；

综合强度高，是《饰面石材用胶粘剂》GB 24264-2009国家强制性标准的2～4倍；

因渗透力极强，综合强度高，打磨后，不会出现水线；

因渗透力极强，综合强度高，板材不会出现二次破损；

胶层透明，亮度可达   120Gs   ；

耐老化（耐候）期限长（使用寿命长，具体期限在检验之中）；

抗渗水可达 30   年；

耐-60℃低温，60℃的高温（视高寒或高温地区而定）；

孔洞胶层不起壳；

切记，干挂在外墙的石材，要受到暴风雨、雷电、冰雹的冲击（撞击）破坏，所有面胶必须具备综合强度高（冲击、抗折、剪切强度），否则，石材会脱落而砸伤人员；

切记：干挂在外墙的石材（含花岗岩），都有极微小毛细孔，它容易受到空气中水蒸气、酸水、一氧化碳、二氧化碳、二氧化硫、臭氧、负氧离子、氮氧化物等的侵蚀反应破坏，会产生锈斑、泛白、泛碱、冻裂、龟裂、微生物生长、结晶、形成粉末、鳞片脱落、表面粉化、盐碱斑等不同病害（视不同地区而定），严重影响石材美观，所以要使用粘度10mpa.s，表面张力20mN/m的胶水刮面保护；

切记，铺贴在地面上的石材，它要受到人在石材上行走的踩踏，或搬运、维护打磨，顶部装修时会掉下材料，为加大抗裂性，防止石材断裂，应选择综合强度高（抗折、抗压、冲击、剪切强度），使用寿命长（耐老化、耐候性）的胶水；

切记，铺贴在地面的石材，它会受到水、果汁、红酒、食用油等的污染，必须使用粘度10mpa.s，表面张力20mN/m的胶水进行刮面保护。

【使用方法】

一、施工工具

应采用304不锈钢阀门，自动流出胶水，这样便于开关，防止胶水与空气中水蒸气、酸水、一氧化碳、二氧化碳、二氧化硫、臭氧、负氧离子、氮氧化物的侵蚀反应破坏，会严重影响胶水的质量；

搅拌桶、搅拌机、刮片、盛胶瓢等用具，每次使用后，要用酒精清洗干净，不但应无任何杂质，并一定要干燥无水份（含湿度），尤其是回潮严重的天气，否则，不得使用；

对于A、B组份单独使用的工具，务必用油性笔标记A、B字样，切勿混淆使用，否则，固化不完全或不固化；

切不可使用带油及各种化学品、更不得使用带不饱和树脂的包装桶。

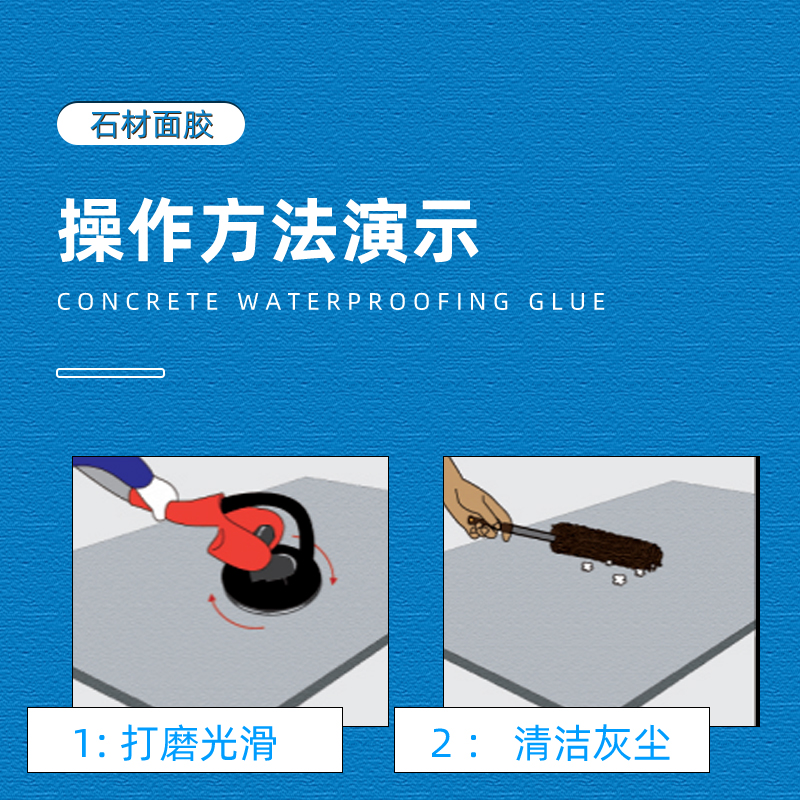

二、板材处理

荒料切割后，板材密度好，只需沥干水，即可修补或刮面；

当春季或潮湿（40%以上）天气，加之温度偏低时，因板材密度较差，暗裂纹、微裂纹、微孔洞、裂纹内还会有残留水，可能会起泡。打磨后，当温度升高，内部的水所产生水蒸气，可能会造成胶层凸出来等不良现象（在试验中）；

同一板材，在不同点，有密度好或密度差的，所以含水率不同，当某处含水率超标时，刮胶后起皮，打磨时会跳胶，起泡等不良现象；

如遇微裂纹、微孔洞、裂缝、孔洞，应使用大功率超强吸尘器，必须全部干净吸去微裂纹、裂纹内部灰尘，否则会出现跳胶，板材微裂纹无胶水不良现象；

对于十分平整的板材，应在上胶前一分钟内，用鸡毛掸扫除板材上的灰尘；

板材上不得有任何油污、处理剂、染色剂，一旦使用，必须用酒精及表面处理剂清除干净；

不得使用不饱和聚酯树脂背网或修补，因微裂纹内有水份时，不饱和聚酯树脂不固化或固化不完全，当本品与其接触后，根本不固化，会造成气泡，胶层凸起来或修补强度差或无强度等不良现象；

对于有裂缝的板材，在背网前，最好选择粘度与裂缝对应的胶水修补，可减少收缩率，用手工快速搅拌，不留死角二次将周边的胶水刮到中间，充分搅拌均匀后进行修补（如要求尽早快速翻板，应选择快速修补面胶）；

对于断裂的板材，在背网前，应使用高强度胶水修复加固；如要快速进入下一工序，对断裂处，可用我集团5分钟带水带油胶修复，必须清理断裂处杂质，将二块已断裂的板材底部，各涂上胶水（但要注意防止胶水进入面层以防打磨不掉），施压吻合，底部放一块小型板材，再用3秒胶定位即可；

对较脆的板材，常有暗裂纹出现，为确保石材强度（加固），在背网前，一定要先加专用油性颜料，刮在板材上，暗裂纹即出现，沿着暗裂纹的路线，应雕（锯）成V字型槽，吸去槽内杂质，将粘度在 20 mpa.s,表面张力在 20 mN/m左右，且分子量，浸润性优异的暗裂纹修补面胶，注入暗裂纹内。边用橡皮锤轻敲板材，使胶水进入暗裂纹中。当胶水凹下去时，应再次补胶，达到修补加固作用，可解决出现水线或板材二次破损；

在背网前，对于有0.1mm微裂纹且强度较高的板材，石材售价较低，并且石材用于内墙，可选择“带水微裂纹修补背网防水胶”修补，这样您可以降低成本；

切记，对粘度小的胶水会流在地下，切不可使用不干胶封箱胶带封住裂纹，上面胶后，打磨时会跳胶，并可撕起胶层，应使用胶水修补。

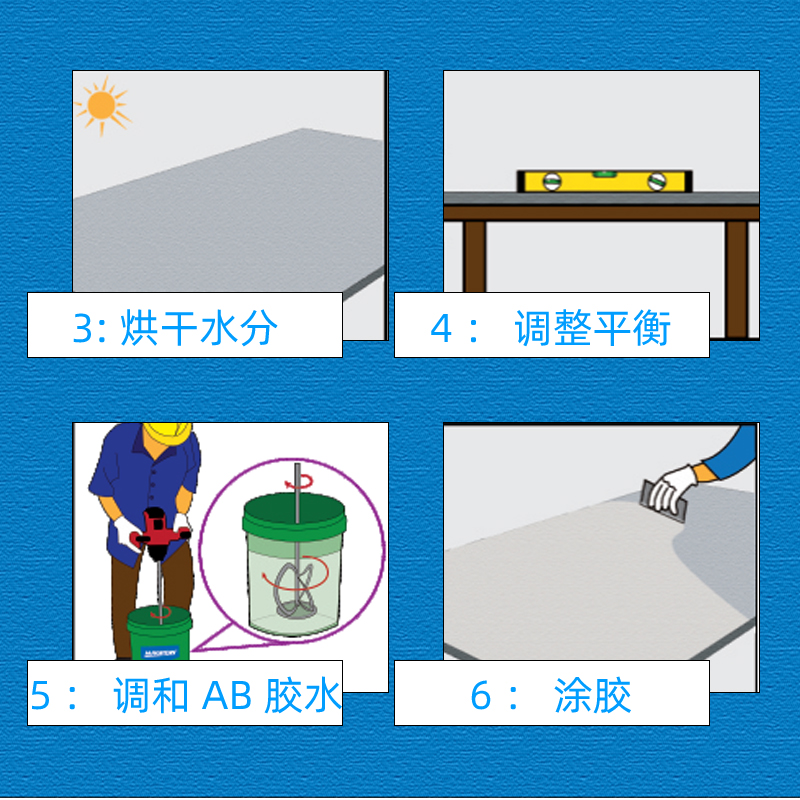

三、施工工艺

配胶与搅拌

不要对着桶口开盖，以防液体射入眼睛。最好停留3分钟左右，让胶水气体先挥发为好；

严格按A:B=3:1配比，当湿度（水蒸气）达到75%时，开盖时，可能会有雾产生，但不影响质量；

配胶   1000   g，常温25℃，湿度40%时，胶水的适用期（可操作期）为7分钟。调胶后，随即刮面，不然胶水粘度会随着时间推移不断变大。并且要在适用期内用完。调胶量越多，搅拌速度快、搅拌时间长、温度高、湿度小、停留时间越长，促使反应时间加快，适用期（可操作期）越短，反之，适用期越长；

不可将胶水一次性放出裸露在空气中，尤其是梅雨季节或低温天气，水蒸气及化合物会浸入胶水（更不得使雨水进入），可能会造成修补强度差等不良现象；

对板材上有裂缝的，建议不在胶水中加碳酸钙，这样会影响美观；

当温度较低或湿度大于75%时，胶层可能会出现泛油。当空气中超标的水蒸气，可能会造成表面粘手或起霜等现象，当烘烤后，泛油现象消失；

先放A胶，启动无极搅拌机（转速0～300转/分），再放B胶进行搅拌；

搅拌的速度，先慢后快，首次搅拌   3   分钟后，用刮片（刀）不留死角将桶边余胶，用锅铲将桶底的余胶都刮到中间再进行搅拌，须重复一次，这样才能搅拌均匀；搅拌不均匀，除强度下降外，胶层粘手，发软，打磨不掉。

A、B组份胶水刚混合时，外观是浑浊、呈半透明状态的水，随着搅拌时间的延长，胶水越搅越透明，搅拌至胶水完全清亮透明时，即胶水已搅拌混合均匀。

胶现配现用，调胶后，必须在适用期（可操作期）用完；禁止将未用完的胶水又倒入正在配胶的搅拌桶中；

当微裂纹在0.1mm以内时，如选择粘度在200mpa.s以上，以及分子量、润浸性、表面张力低的胶水，否则，胶水无法进入0.1mm以内的微裂纹中去，打磨时可能会造成跳胶、缺胶或起泡。

刮胶

吃饭休息或空气中灰尘浓度超过8mg/m³，上胶时，必须再次扫除平整板材上的灰尘或使用大功率强力吸尘器，吸干净微裂纹、裂纹内的灰尘（否则，打磨后会出现缺胶等不良现象）；

本品在常温25℃，湿度50%时，表干时间为   25～35   分钟，如要加快表干时间，B组份（固化剂）增加或搅拌时间加长，停留时间加长，但请注意，因温湿度、风力、紫外线（太阳）强弱不同，敬请一定试验成功后再操作，否则可能会失败；

本品不宜在温度20℃，湿度大于75%条件下使用，因它固化时间长；

如修补微裂纹时，应边使用橡皮锤轻锤板材边刮胶（同一处有裂缝的地方，锤击次数不应少于3次，手握刮胶刀成45度），用力来回刮3～4次，使胶水能全部进入微裂纹，斜裂纹中去，并使胶水溢出微裂纹外；

刮胶时，一定要均匀，不可太厚或太薄，涂胶的参考量为140～160g/㎡左右，视板材破损程度决定；

首次刮胶后，胶水进入微裂纹或裂缝中去后，如胶水凹下去时，应再次补胶；

当温度较低或湿度大于75%时，胶层可能会出现泛油。当空气中超标的水蒸气，可能会造成表面粘手或起霜等现象，当烘烤后，泛油现象消失；

刮胶后起泡，说明板材微裂纹中还含有水或使用的胶水粘度偏大，胶水只能在微裂纹表面上覆盖，微裂纹内水蒸气排出可造成起泡。反之，胶水粘度特别大，空气可能无法排出，不会造成起泡，但起不到修补作用，还会再现水线或二次破损；

严防屋顶漏水或外面下雨时，雨水漂入板材上，胶层会起皮，打磨时会跳胶(含板材中有水份)。

静置固化

刮胶后，不可移动板车（尤其是地面不平），这样会因胶水未固化开裂，达不到加固作用（一般看不到）；

静置固化时，严防屋顶漏雨或外面下雨漂入板材上；

温度低于20℃，湿度大于75%时，务必多停留固化时间（具体数据在试验中）；

胶层必须完全表干（搅拌时间越长，表干时间越短），不然的话，叠放时，二块板材会粘贴在一起；

如胶层因未完全固化，切不可放置在露天被雨水淋湿或湿度太大，影响强度或无强度；

在常温25℃，湿度在40%时，完全固化时间为11天（可达最高综合强度）。温度越高，湿度越小，完全固化时间越短（强度越高），反之，温度越低，湿度越高（强度越低），完全固化时间越长；

如要赶时间，可在烘烤箱中操作，可为您节约时间。但缺点是，每平方要增加6～10元（电、税收等费用）。

（四）打磨

胶水必须完全固化后，方可打磨，否则，会出现起皮、打磨不掉等现象；

因烘烤时温度不同，空气中湿度不同，完全固化时间不同，具体数据在检验中；

切记，当温度低于20℃，湿度超过40%时，完全固化时间更长，当胶水未完全固化时，胶层会出现打磨不掉现象，解决的办法是：静置固化必须加长时间；

当胶层太厚或厚度不均匀时，太厚的胶层，如未完全固化，同样会出现打磨不掉现象。

【重点提示】

如上述每道工序操作不当，将影响或严重影响修补的质量，为此，必须按照上述要求施工操作。并且下列问题不可忽视：

上述工艺如操作不当，都会引起质量问题，主要以综合强度、耐老化、耐候性、耐超低温度、超高温度等，这些技术性能，必须要经过仪器检测，方能知道最终结果；

本品为碱性，禁止与酸性化学品共用或使用在酸性的板材；

胶水中不得自行添加颜料，最好选择我集团与石材天然色的面胶，这样不会褪色，可保持天然色泽；

下班吃饭前，应将施工工具放在溶剂中，以防进入灰尘。下班后，应将施工工具清洗干净，然后放在密封的工具箱，搅拌桶清洗后，应倒置存放，尽量减少灰尘、湿气的侵入；

因石材的理化性能各异，当修补后失败，应对石材表面进行处理，不可继续使用；

当进行第二次用胶时，切记一定要将上次所用胶容器周边及桶底已产生固化的胶层清除干净；

对超过保质期的产品，经检验合格后均可继续使用；

建议上胶车间，每2～3天，用高压洗地机冲洗地面，使它没有或极小产生灰尘，同时，又达到环保要求，而不被关停风险。

（二）在修补时，碰到技术难题或修补失败，请致电湖南省神力建筑胶粘剂技术研究院，求助热线：0731-83634250；传真：0731-82974699。敬请您一定以书面形式，详细描述施工工艺及质量问题，以便帮您找到原因。如不属施工工艺问题，请咨询石材科研机构，了解石材的理化性能。

【应用限制】

对有暗裂纹的板材，应选择粘度在20mpa.s、表面张力在20mN/m左右，并且其分子量、浸润性应优异的胶水，否则，无法进入暗裂纹，同样会出现水线或断裂现象；

对微裂纹的板材，切不可选择粘度大的胶水，否则，胶水因无法进入，可能会在打磨时会出现跳胶、起壳等不良现象；

使用的胶水不可脆，因为它抗冲击、抗折强度差（力学（安全）性能差）；

大理石、石灰石、花岗岩、砂岩，表面都有极细小的毛细孔，不管石材用途如何，它要受到空气中的水蒸气、酸水、一氧化碳、二氧化碳、二氧化硫、臭氧、负氧离子、氮氧化合物的侵蚀反应破坏，为此，不得使用较高粘度的胶水，否则，因胶水无法渗入极细小的毛细孔中去，达不到保护石材的作用；

不得将疏松强度低的板材，修补后干挂在外墙上；

不得将修补后的石材粘贴在温度（板材）超过60℃的外墙上。

【防护措施】

由于操作人员身体差异不同，胶水对某些人的皮肤可能会引起过敏现象，在使用时，做到以下必要的防护：

在通风良好的环境中使用；

施工操作现场，禁烟、禁明火；

配备必要的防护服、防护手套及防护口罩；

避免胶水直接接触皮肤，若不慎接触皮肤，可使用清水或肥皂水清洗干净；

开盖时，先慢慢拧松，放出一些气体后，再将盖子拧开，开盖时，不要将头正对着桶口，以免胶水热胀喷出射进眼睛；

应放置在儿童接触不到的地方，切勿入口；

因不慎进入眼睛，用大量清水冲洗，并立即就医；

如有过敏反应的员工宜调换工作岗位。

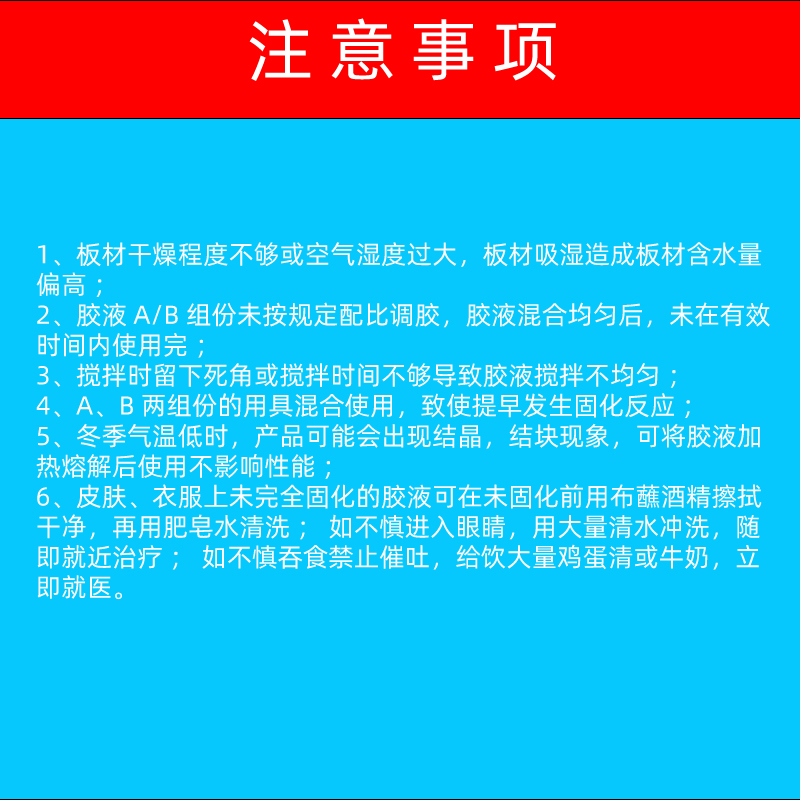

【注意事项】

由于石材化学及物理性能不同，这些都会对修补效果造成影响。为此，大批量使用前务必先试用，确认合格后再大量使用；

本集团郑重承诺，产品严格按照《饰面石材用胶粘剂》GB 24264-2009国家强制性标准生产，我集团只对产品本身质量负责，不对客户使用工艺负责；

本集团严格执行IS09001质量体系及IS014001国际环境认证体系，向客户提供优质合格的产品，无论在口头上，书面上或实验上所提供的技术意见均出自诚意，但不作保证。用户使用前，请务必详细阅读相关产品技术说明及其它资料，并进行实验，以验证是否适合拟定的工艺和用途；

本集团无法了解石材理化性能，也无法控制储运、使用环境、使用工具、使用操作工艺，因而对客户施工不当引起的质量问题 及连带损失由用户本身负责，不属于本集团责任；

本集团的任何员工均无权改动或放弃上述条款，口述或书面承诺一律无效。

【储运包装】

本产品密封(未开盖)储存于阴凉、干燥、通风的仓库内，储存温度10～30℃，禁止日光直接照射，在上述储存条件下，本产品自生产之日起，保质期三年，过期经实验检验合格后可继续使用。在冬天，如遇结晶，只需加温（水浴）即可，不影响质量；

本产品属于腐蚀品，不属易燃易爆危险品；

包装规格：A组份 20   公斤/桶，铁桶包装；B组份 20 公斤/桶，铁桶包装。计80公斤/组。

【其它】

根据《产品质量法》第二十七条第（一）款规定，为保证所有出厂的产品合格，均可提供《产品出厂检验报告》，因为我们有68台检验设备虔诚为您服务；

“三分胶水、七分工艺”，正确的施工工艺，决定石材产品基本性能；

卓越的石材修补面胶技术性能，决定石材产品的卓越技术性能；

您应根据客商石材产品用途（如粘贴地面、内墙、干挂或粘贴外墙）。应根据客商所需胶层亮度（光泽度）、抗黄变、白色板无痕迹、天然色的要求，选择不同技术性能的石材修补面胶产品；

上述施工工具，我集团都有货供应，请您与我集团客户服务部联系，电话：0731-83285000，手机（微信号）：15974299182；

为确保正确的施工操作，我技术研究院有专业的工程应用部门，有专业的室内培训教材以及现场指导，欢迎联系！手机（微信）：13975101404。

【执行标准】Q/BVNR005 、GB 24264-2009             生产日期见桶底

(重要提示：新产品敬请谨慎试用，谢谢合作！)
